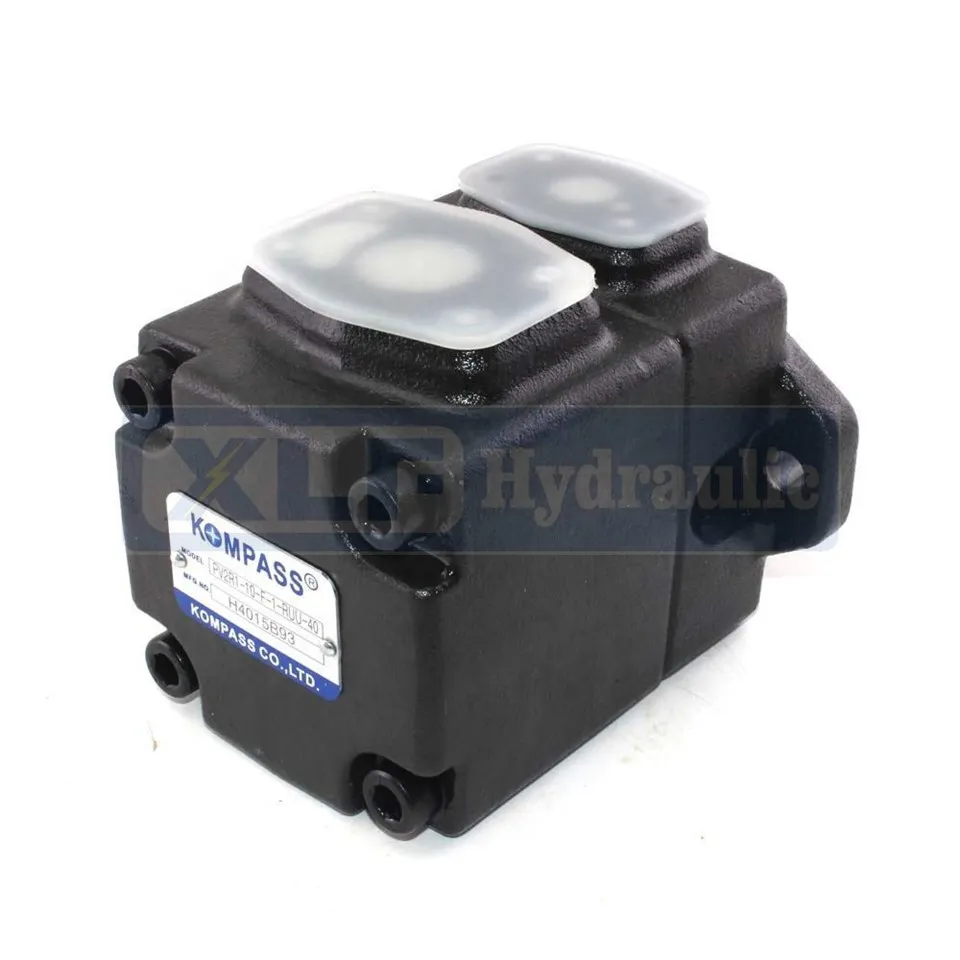

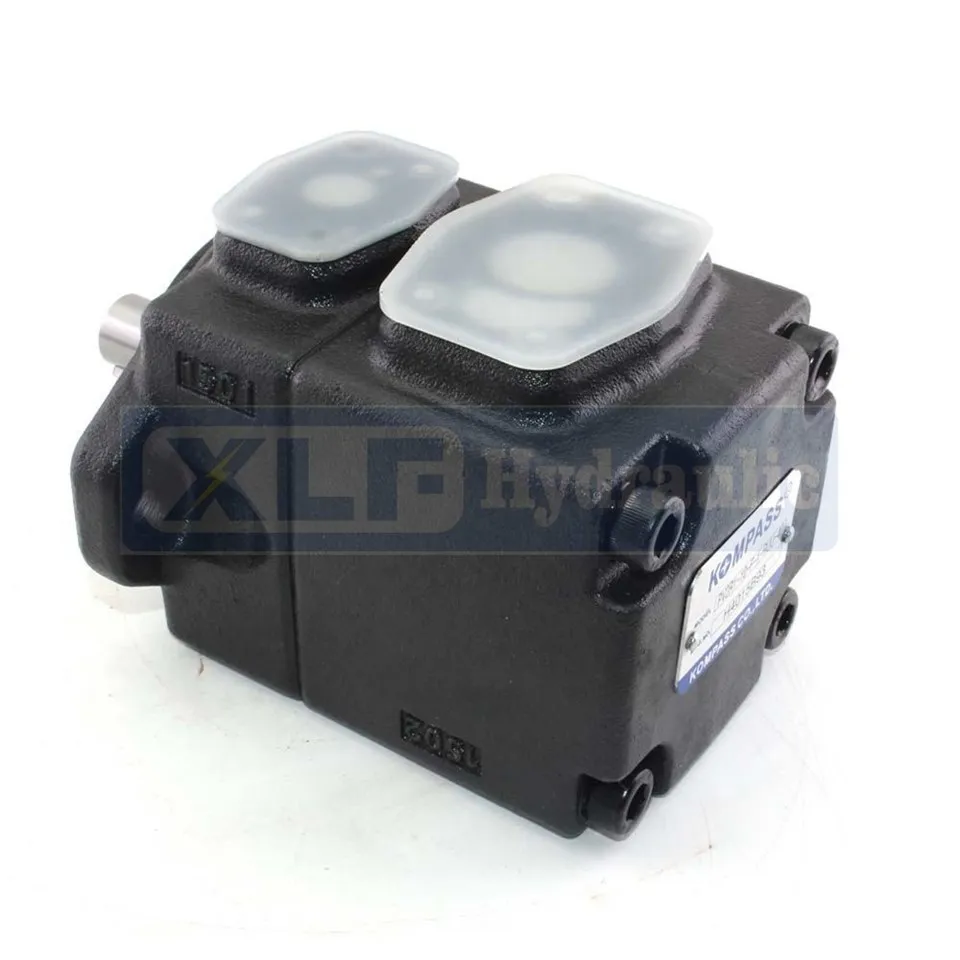

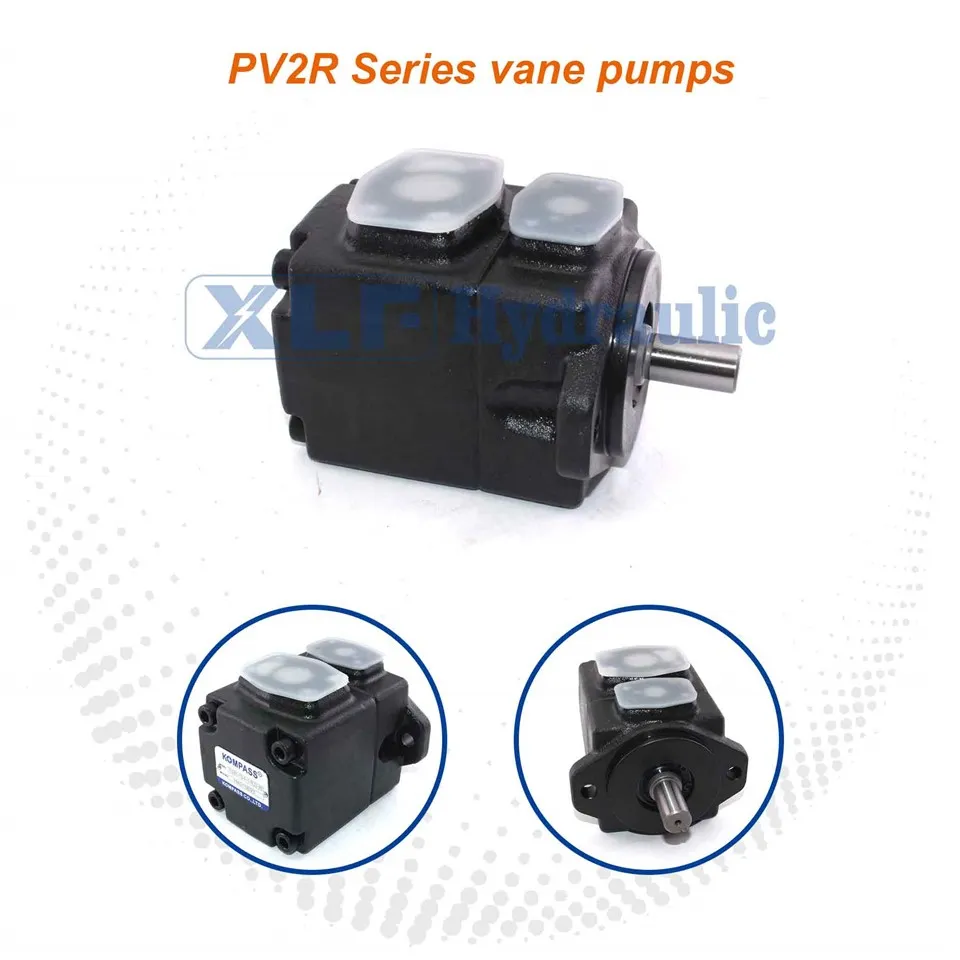

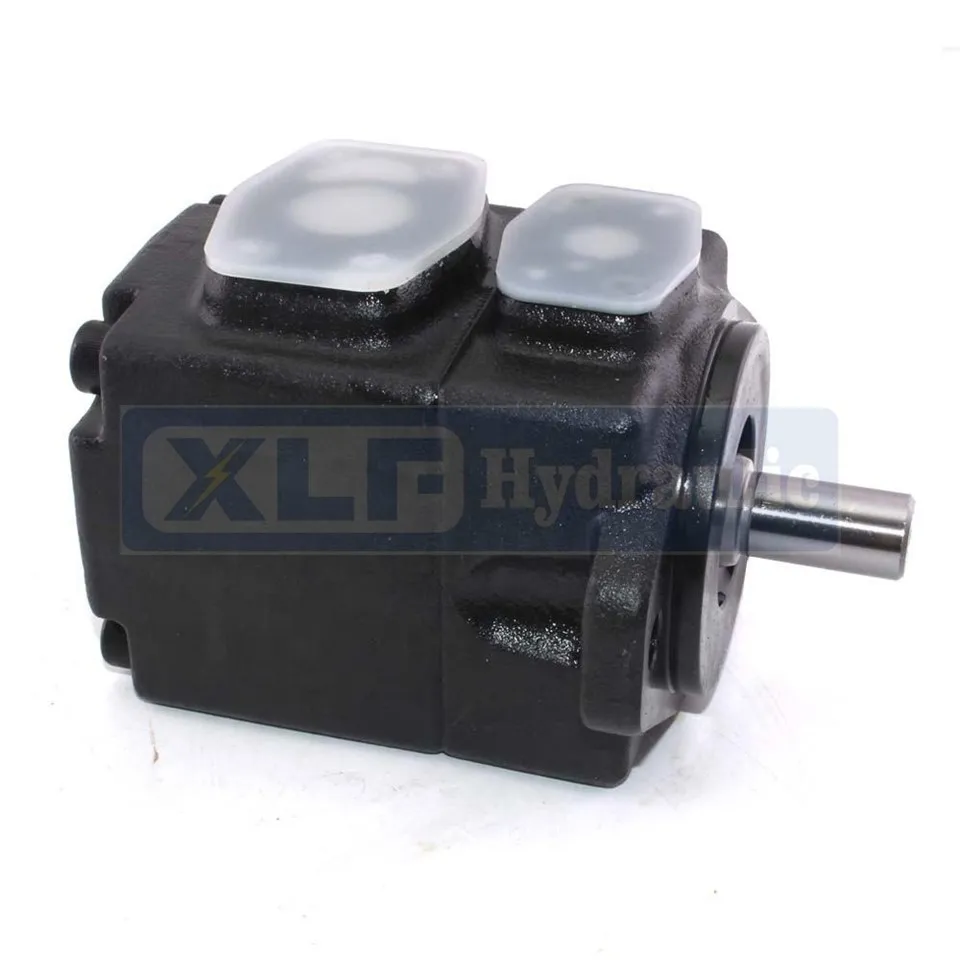

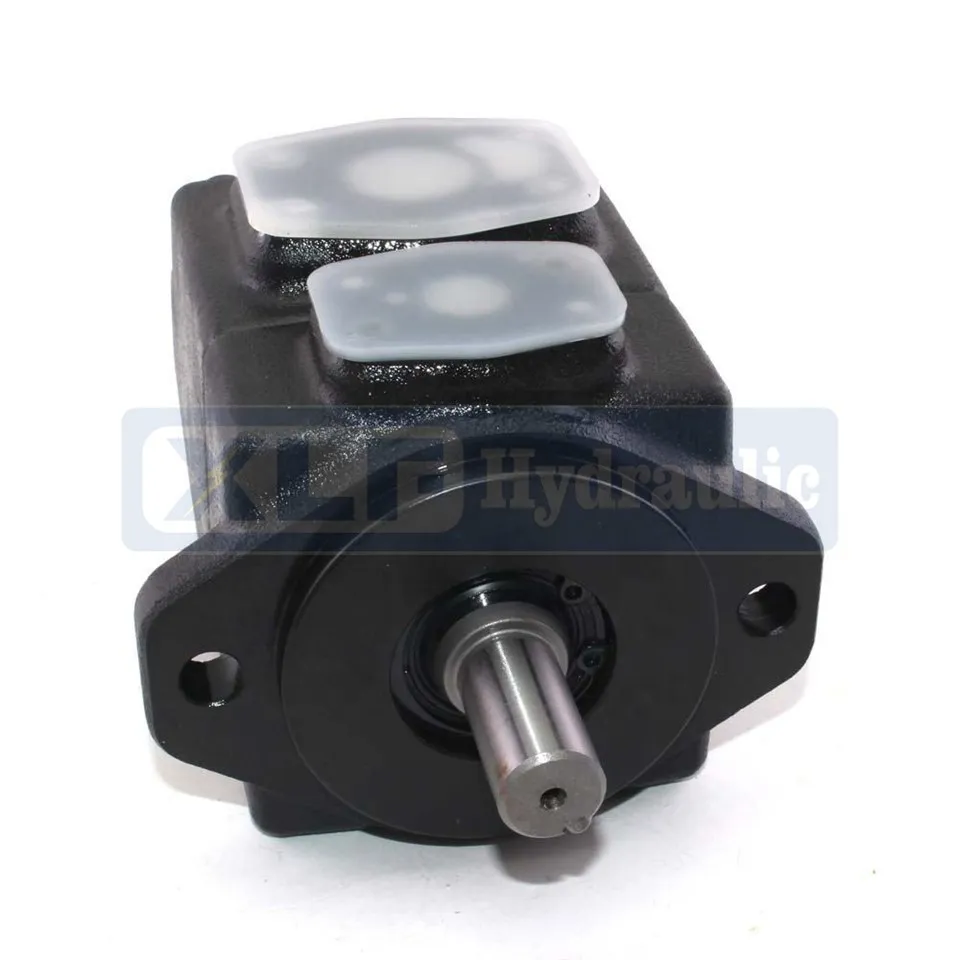

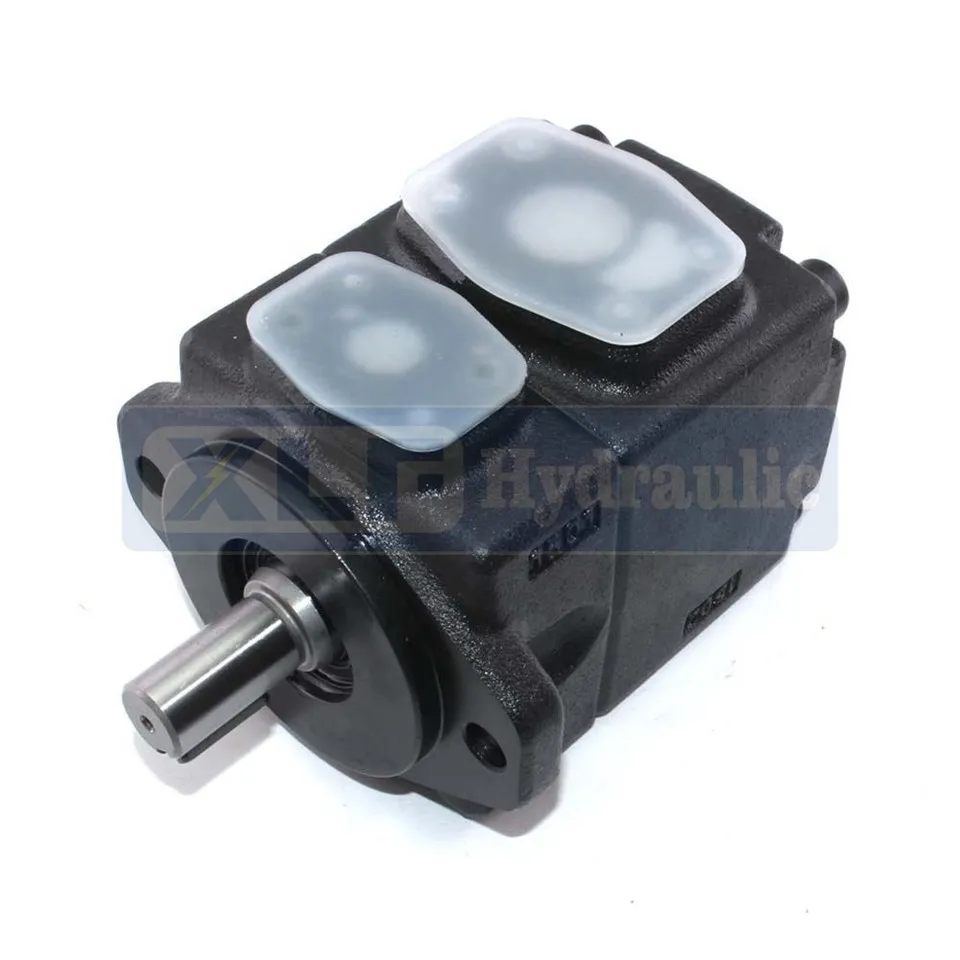

Индустријске машине-као што су машине за бризгање, машине за пресовање и транспортни системи-се ослањају на стабилно снабдевање хидрауличним уљем за покретање стезања, пресовања и транспорта материјала. Хидраулична уљна пумпа са двоструком лопатицом ЦАТ ПВ2Р је пројектована да буде „чвориште за снабдевање уљем“ ових система, испоручујући континуирани, ниски{4}}пулсни хидраулички проток. Као пумпа са двоструким лопатицама, има два сета симетрично распоређених лопатица које се ротирају синхронизовано, смањујући флуктуације протока на ±3%-критично за прецизне задатке као што је бризгање, где стабилан притисак уља обезбеђује уједначену дебљину производа.​

Серија ПВ2Р, класични модел у ЦАТ-овој линији хидрауличких производа, наслеђује строге стандарде квалитета бренда. Тело пумпе је ливено од сивог гвожђа високе{2}}врсте, са унутрашњим каналима протока оптимизованим помоћу симулација рачунарске динамике флуида (ЦФД) како би се смањио губитак притиска. Цат пв2р је прилагођен дуготрајним-потребама индустријских машина, са дизајном који подржава непрекидан рад 24/7 без деградације перформанси-идеалан за аутоматизоване производне линије које захтевају непрекидан радни ток.​



Цат пв2р пумпа се издваја по дизајну пумпе са двоструком лопатицом, која удвостручује ефикасност усисавања и пражњења уља у поређењу са једнокрилним{1}}пумпама. Када машина за бризгање пређе са стезања на убризгавање, двоструке лопатице обезбеђују несметан прелаз у протоку уља, избегавајући скокове притиска који би могли да оштете калупе. Овај дизајн такође смањује буку за 15 дБ у поређењу са традиционалним пумпама, стварајући тише радно окружење за фабричке оператере.​

Још једна кључна предност цат пв2р је његова енергетска ефикасност. Серија ПВ2Р користи материјале лопатица са малим{3}}трењем и прецизне склопове лежаја, смањујући механички губитак на мање од 5%. У машини за пресовање од 200 тона, ово значи 10% смањење потрошње енергије по сату уз одржавање стабилне силе притиска. Структура пумпе са двоструком лопатицом такође омогућава модуларно подешавање протока: усклађивањем различитих дужина лопатица, може се прилагодити машинама са променљивом потражњом за уљем, елиминишући потребу за више модела пумпи.​



Синхронизација са двоструком лопатицом: Пумпа са дуплим лопатицама у цат пв2р пумпи користи структуру коаксијалног погона, обезбеђујући да се оба сета лопатица ротирају истом брзином. Ова синхронизација спречава пулсирање притиска уља, штитећи вентиле и цилиндре у хидрауличном систему од оштећења услед замора.​

Висока отпорност на контаминацију: ПВ2Р серија је опремљена уграђеним-високо-прецизним филтерским екраном (прецизност филтрације 10 μм) и премазима лопатица отпорним на хабање-. Може да ради стабилно чак и у хидрауличном уљу са малим нечистоћама, продужавајући интервале одржавања на 8.000 сати-двоструко више од обичних крилних пумпи.​

Широка компатибилност: Цат пв2р подржава широк спектар вискозитета хидрауличког уља (32-100 цСт), прилагођавајући се температурним варијацијама у фабрикама (од 5 степени до 40 степени). Ова флексибилност га чини погодним и за транспортне системе за хладно складиштење и за машине за ливење под притиском на високим{6}}температурама.​

Једноставна инсталација: ПВ2Р серија има стандардизоване величине прирубница и отвора за уље, омогућавајући директну замену старих пумпи у постојећим индустријским машинама. Цат пв2р пумпа такође укључује игле за монтажу, смањујући време поравнања за 50%.



Права осовина кључа
Сериес	Шифра осовине	A	B	C	中D	E	Ширина кључа*дужина
20ВК, СКП1	1	59	9.53	12.1	22.23/22.20	24.5/24.4	4.76*32
25ВК,2520ВК СКП2,СКП21	1	59	9.53	11.1	22.23/22.20	24.5/24.4	4.76*32
	86	78	9.53	11.1	25.37/25.35	28.3/28.1	6.36*50.8
35ВК,35※ВК СКП3,СКП3※	1	73.2	9.53	11.1	31.75/31.70	35.36/35.10	7.94*38.1
	86	86	9.53	11.1	34.90/34.87	38.6/38.3	7.94*54
45ВК,45※ВК СКП4,СКП4※	1	62	12.7	14.22	31.75/31.70	35.36/35.10	7.94*28.5
	86	87.4	12.7	14.22	38.07/38.05	42.4/42.1	9.54*50.8

Сплине схафт
Модел	Шифра осовине	A	B	C	D	E	Сплине подаци (погледајте табелу испод)
20ВК	151	41.1	9.53	11.1	3.9	27.8	A
25ВК,2520ВК	11	44.5	9.53	11.1	3.9	27.8	A
35ВК,35※ВК	11	58.7	9.53	11.1	6.35	35.1	C
45ВК,45※ВК	11	61.9	12.7	14.3	9.7	39.6	C



Табела података сплајн (еволутивни сплајн)
Референца података сплајна	Број зуба	Питцх	Главни пречник	Пречник облика	Мањи пречник	Пристајање равног корена
A	13	16/32	22.17/22.15	19.03	18.63/18.35	Уклапање главног пречника
C	14	12.24	31.70/31.67	27.2	26.99/26.64



Модел	Максимални притисак (МПа) Брзина (време)						Улазна снага (кВ)
	Померај (мЛИр)	Специјално уље	Антивеар ол	Цоммон ол	Мин	Макс
ПВ2Р1-4	4.3	21	17.5	16	750	1800	2.1
ПВ2Р1-6	6.5						3.2
ПВ2Р1-8	8.5						4.5
ПВ2Р1-10	10.8						5.4
ПВ2Р1-12	12.8						6.1
ПВ2Р1-14	14.5						6.9
ПВ2Р1-17	16.2						7.9
ПВ2Р1-19	20.1						9.6
ПВ2Р1-23	22.5						10.5
ПВ2Р1-25	25.3						12.5
ПВ2Р1-28	29.6						14
ПВ2Р1-31	32.3	16	16				15.5
ПВ2Р2-26	25.3	21	17.5	54	600	1800	11.7
ПВ2Р2-33	32.3						15.5
ПВ2Р2-41	39.8						18.9
ПВ2Р2-47	49.8						23.2
ПВ2Р2-53	51.5						24
ПВ2Р2-59	55.8						24.9
ПВ2Р2-65	63.7						29.4
ПВ2Р2-70	70.3	16				1200	31.6
ПВ2Р2-79	78.1						35.7
ПВ2Р2-85	82.7						37.5
ПВ2Р3-52	51.5	21	17.5	14	600	1800	23.2
ПВ2Р3-60	63.7						29.4
ПВ2Р3-66	66.6						34.2
ПВ2Р3-76	75.5						37.7
ПВ2Р3-94	89.5						41.2
ПВ2Р3-116	118	16	16				50
ПВ2Р3-125	122.2					1200	59.9
ПВ2Р3-136	136						66.7
Напомена: 1. Када притисак пумпе прелази 16МиПа, са помаком од "4* "г* "8".брзине треба да буду веће од 1450р/мин. 2. Смањите негативни притисак иниет-а када појединачне пумпе или дупле пумпе са великим померањем при великој брзини. 3. У употреби синтетичке фиухидрауичне и фиухидрауичне воде аимит максималну брзину на 1200римин. 4. Споод на 1000римин се предлаже у случајевима са мањом буком која је строго потребна. 5. Нолсинет је доступан у радним условима од 14МПа и 1200римин. 6. Улазна снага је доступна од 16МПамин у радним условима од 16МПари.



Да бисте заштитили своја права, пажљиво прочитајте следећу процедуру покретања{0}}припрема пумпе пре покретања{1}}Резервоар и коло треба да буду чисти и очишћени од прљавштине и остатака пре пуњења течношћу. Чишћење круга Резервоар треба напунити филтрираном хидрауличном течношћу. Ниво течности треба да буде довољан да спречи вртлог на усисном прикључку на улазу пумпе. Добра је пракса да се систем очисти испирањем и филтрирањем, користећи екстерну помоћну пумпу. Пумпа за пуњење и уклањање ваздуха Ако је пумпа постављена изнад нивоа течности, треба је напунити флуидом кроз излазни отвор. Ако је пумпа монтирана испод нивоа течности, излазни прикључак пумпе (или други низводни прикључак или утикач) може да се олабави како би се омогућило да течност истисне ваздух. Можда ће бити потребно олабавити поклопац за пуњење на резервоару да би се омогућило да течност слободно тече. Када чврста струја течности без уоченог ваздуха почне да цури кроз олабављени спој, спојницу треба поново затегнути. Такође се препоручује вентил за испуштање ваздуха у излазном кругу за уклањање заробљеног ваздуха. Ако се користи такав уређај, пумпу треба напунити течношћу пре покретања{11}}. У неким случајевима може бити могуће напунити пумпу покретањем покретача мотора пет до десет секунди са гасом и/или прекидачем за паљење у положају „искључено“. Биће неопходно олабавити прикључак или утикач на излазу пумпе да би се омогућило да ваздух изађе. Покретање пумпе{15}}Све команде треба да буду постављене у неутрални положај тако да се пумпа испразни када се покрене. Покрените мотор и радите на малом празном ходу. Када се пумпа покрене, требало би да се напуни и пумпа у року од неколико секунди. Ако није, уверите се да нема ограничења између резервоара и улаза у пумпу и да нема цурења ваздуха у улазном воду и прикључцима. Такође, уверите се да заробљени ваздух може да изађе из излаза. Радите на малом празном ходу мотора око пет минута. Затим, док посматрате ниво течности у резервоару, покрените прикључке. Проширите све актуаторе до максималних безбедних граница да потпуно напуните систем флуидом. Не трчите са нивоом течности испод „ниске“ границе. Додајте течност у резервоар да доведете течност до одговарајућег нивоа пуњења.
